AT-ER316不銹鋼焊絲
文章出處：未知 人氣：未知發表時間：2018-04-06 15:21
AT-ER316不銹鋼焊絲
H0Cr19Ni12Mo2
符合 GB/T 29713 S316
YB/T 5092 H08Cr19Ni12Mo2Si
AWS A5.9 ER316
ISO 14343-B-SS316
說明:
AT-ER316不銹鋼焊絲主要成分是18Cr-12Ni-2Mo，為不銹鋼TIG焊絲。焊道金屬耐蝕、耐熱、抗裂性能優良。因含Mo，對于醋酸、亞硫酸、磷酸及鹽類的防蝕性優良。
用途:
AT-ER316不銹鋼焊絲用于碳鋼和低合金鋼結構的平焊、平角焊，如16Mn、09Mn2Si和船舶用A、B、D、E級鋼等。
焊絲化學成分(%)
C | Mn | Si | Cr | Ni | Mo | P | S | Cu | |
保證值 | ≤0.080 | 1.00~2.50 | 0.30~0.65 | 18.00~20.00 | 11.00~14.00 | 2.00~3.00 | ≤0.030 | ≤0.030 | ≤0.75 |
例值 | 0.040 | 1.71 | 0.45 | 18.54 | 11.50 | 2.18 | 0.018 | 0.009 | 0.08 |
注意事項:
1.保護氣體：采用純Ar；流量：電流在100~200A時9~14L/min，電流在200~300A時14~18L/min。
2.鎢極伸出長度：3~5mm；電弧長度：1~3mm。
3.風速限制在≤1.0m/s；建議在焊接區背面通氬氣保護。
4.在焊接中，焊接線能量的大小直接影響焊縫金屬的力學性能及抗裂性能等，應予以更多關注。
5.將焊接部位的銹層、濕氣、油污、灰塵等確實除凈。
以上建議僅供參考，在具體操作中以現場情況為準。必要時先進行工藝評定再確定焊接方案。

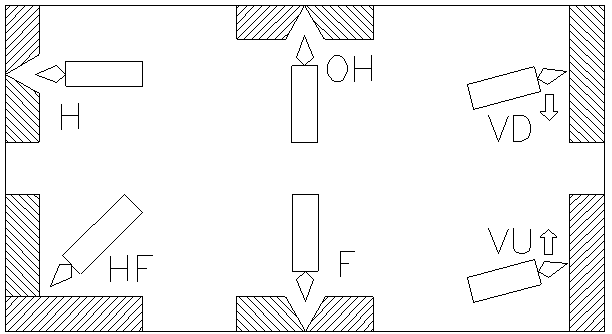

焊接位置:
下一篇：AT-ER347不銹鋼焊絲 上一篇：AT-ER309L不銹鋼焊絲
冀公網安備 13053402000397號
