產品分類

不銹鋼焊絲

當前位置：主頁 > 產品展示 > 不銹鋼焊絲 >

AT-ER310不銹鋼焊絲

文章出處：未知人氣：未知發表時間：2018-04-06 15:30

AT-ER310不銹鋼焊絲

符合 GB/T 29713 S310
YB/T 5092 H12Cr26Ni21Si
AWS A5.9 ER310
ISO 14343-A-G 25 20

說明:

焊絲主要成分是25Cr-20Ni，是完全奧氏體組織不銹鋼TIG焊絲，熔敷金屬具有優良的力學性能、抗裂性能及抗氧化性能，具有優良的耐熱耐腐蝕性能。

用途:

常應用于焊接不銹鋼襯里，或異種鋼、高Cr、高Mn鋼等的焊接。

焊絲化學成分（%）

	C	Mn	Si	Cr	Ni	Mo	P	S	Cu
保證值	0.08~0.15	1.00~2.50	0.30~0.65	25.00~28.00	20.00~22.50	≤0.75	≤0.030	≤0.030	≤0.75
例值	0.090	1.65	0.38	25.81	20.34	0.020	0.021	0.015	0.080

參考電流（AC或DC⁺）

直徑(mm)	φ1.6	φ2.0	φ2.5	φ3.2
焊接電流(A)	50~100	100~200	200~300	300~400

注意事項:

1.保護氣體：采用純Ar；流量：電流在100~200A時9~14L/min，電流在200~300A時14~18L/min。
2.鎢極伸出長度：3~5mm；電弧長度：1~3mm。
3.風速限制在≤1.0m/s；建議在焊接區背面通氬氣保護。
4.在焊接中，焊接線能量的大小直接影響焊縫金屬的力學性能及抗裂性能等，應予以更多關注。
5.將焊接部位的銹層、濕氣、油污、灰塵等確實除凈。
以上建議僅供參考，在具體操作中以現場情況為準。必要時先進行工藝評定再確定焊接方案。

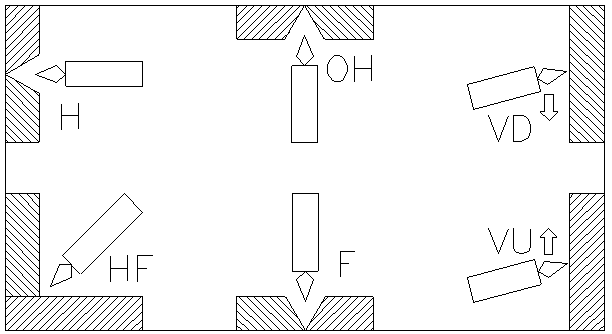

焊接位置:

下一篇：H1Cr13埋弧焊絲上一篇：AT-ER309不銹鋼焊絲
