不銹鋼焊條
當(dāng)前位置：主頁 > 產(chǎn)品展示 > 不銹鋼焊條 >G307（E430-15）不銹鋼電焊條
文章出處：G307（E430-15）不銹鋼電焊條 人氣：G307（E430-15）不銹鋼電焊條發(fā)表時(shí)間：2018-04-06 14:39
G307（E430-15）不銹鋼電焊條
符合 GB/T 983 E430-15
AWS A5.4 E430-15
ISO 3581-A-E（17）B 4 2
ISO 3581-B-ES 430-15
說明:
G307（E430-15）不銹鋼電焊條是堿性藥皮的Cr17不銹鋼焊條，采用直流反接，可進(jìn)行全位置焊接。
用途:
G307（E430-15）不銹鋼電焊條用于焊接耐硝酸腐蝕、耐熱的Cr17不銹鋼結(jié)構(gòu)。
熔敷金屬化學(xué)成分(%)
C | Mn | Si | S | P | Cr | Ni | Mo | Cu | |
保證值 | ≤0.10 | ≤1.0 | ≤0.90 | ≤0.030 | ≤0.040 | 15.0~18.0 | ≤0.60 | ≤0.75 | ≤0.75 |
熔敷金屬力學(xué)性能（試件在760~790℃保溫1h，以不超過55℃/h的速度隨爐冷卻至595℃，然后空冷）
試驗(yàn)項(xiàng)目 | Rm(N/mm2) | A(%) |
保證值 | ≥450 | ≥15 |
參考電流（DC+）
焊條直徑（mm） | φ2.0 | φ2.5 | φ3.2 | φ4.0 | φ5.0 |
焊接電流（A） | 40~80 | 50~100 | 70~130 | 100~160 | 140~200 |
注意事項(xiàng):
1.焊條焊前須經(jīng)200~300℃左右烘焙1h。
2.焊前焊件預(yù)熱至200℃，焊后經(jīng)760～790℃回火處理。
3.焊前對(duì)焊件清除鐵銹、油污、水分等雜質(zhì)。

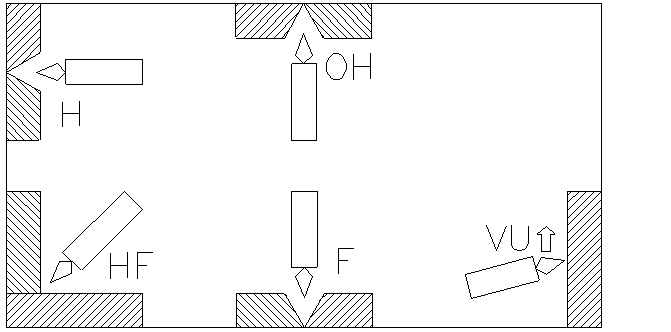

焊接位置:
G307（E430-15）不銹鋼電焊條
冀公網(wǎng)安備 13053402000397號(hào)
