產(chǎn)品分類(lèi)

不銹鋼焊絲

當(dāng)前位置：主頁(yè) > 產(chǎn)品展示 > 不銹鋼焊絲 >

AT-ER321不銹鋼焊絲

文章出處：未知人氣：未知發(fā)表時(shí)間：2018-04-06 15:24

AT-ER321不銹鋼焊絲

符合 GB/T 29713 S321
YB/T 5092 H08Cr20Ni10Ti
AWS A5.9 ER321
ISO 14343-B-SS321

說(shuō)明:

AT-ER321不銹鋼焊絲主要成分是18Cr-8Ni-Ti，為不銹鋼TIG焊絲。因在SUS308基礎(chǔ)上添加Ti，故能有效改善耐腐蝕性，尤其提高抗晶界腐蝕性能。。

用途:

AT-ER321不銹鋼焊絲常應(yīng)用于07Cr19Ni11Ti(SUS 321)和相似成分的奧氏體不銹鋼的焊接，如食品機(jī)械、醫(yī)療器械、壓力容器、石油化工等場(chǎng)合。

焊絲化學(xué)成分(%)

	C	Mn	Si	Cr	Ni	Mo	P	S	Cu	Ti
保證值	≤0.080	1.00~2.50	0.30~0.65	18.50~20.5	9.00~10.50	≤0.75	≤0.030	≤0.030	≤0.75	9×C-1.00
例值	0.028	1.85	0.45	18.92	9.25	0.007	0.021	0.010	0.12	0.34

注意事項(xiàng):

1.保護(hù)氣體：采用純Ar；流量：電流在100~200A時(shí)9~14L/min，電流在200~300A時(shí)14~18L/min。
2.鎢極伸出長(zhǎng)度：3~5mm；電弧長(zhǎng)度：1~3mm。
3.風(fēng)速限制在≤1.0m/s；建議在焊接區(qū)背面通氬氣保護(hù)。
4.在焊接中，焊接線(xiàn)能量的大小直接影響焊縫金屬的力學(xué)性能及抗裂性能等，應(yīng)予以更多關(guān)注。
5.將焊接部位的銹層、濕氣、油污、灰塵等確實(shí)除凈。
以上建議僅供參考，在具體操作中以現(xiàn)場(chǎng)情況為準(zhǔn)。必要時(shí)先進(jìn)行工藝評(píng)定再確定焊接方案。

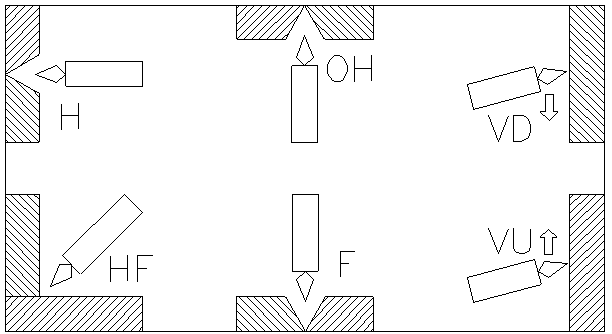

焊接位置:

下一篇：AT-ER308不銹鋼焊絲上一篇：AT-ER347不銹鋼焊絲
