產品分類

不銹鋼焊絲

當前位置：主頁 > 產品展示 > 不銹鋼焊絲 >

AT-ER308不銹鋼焊絲

文章出處：未知人氣：未知發表時間：2018-04-06 15:25

AT-ER308不銹鋼焊絲

符合 GB/T 29713 S308
YB/T 5092 H08Cr21Ni10Si
AWS A5.9 ER308
ISO 14343-B-SS308

說明:

AT-ER308不銹鋼焊絲主要成分是18Cr-8Ni，為不銹鋼TIG焊絲。焊接順暢，熔深淺，無飛濺，焊道光滑平整，可實現單面焊雙面成形。熔敷金屬抗裂性能良好，耐腐蝕性能優良。

用途:

AT-ER308不銹鋼焊絲用于12Cr18Ni9(SUS 302)、06Cr19Ni10(SUS 304)型奧氏體不銹鋼及相似母材的焊接，亦常常用于薄板的焊接。

熔敷金屬化學成分(%)

項目	C	Mn	Si	Cr	Ni	Mo	P	S	Cu
保證值	≤0.080	1.00~2.50	0.30~0.65	19.50~22.00	9.00~11.00	≤0.75	≤0.030	≤0.030	≤0.75
例值	0.050	1.79	0.48	19.72	9.40	0.005	0.022	0.013	0.06

注意事項:

1.保護氣體：采用純Ar；流量：電流在100~200A時9~14L/min，電流在200~300A時14~18L/min。
2.鎢極伸出長度：3~5mm；電弧長度：1~3mm。
3.風速限制在≤1.0m/s；建議在焊接區背面通氬氣保護。
4.在焊接中，焊接線能量的大小直接影響焊縫金屬的力學性能及抗裂性能等，應予以更多關注。
5.將焊接部位的銹層、濕氣、油污、灰塵等確實除凈。
以上建議僅供參考，在具體操作中以現場情況為準。必要時先進行工藝評定再確定焊接方案。

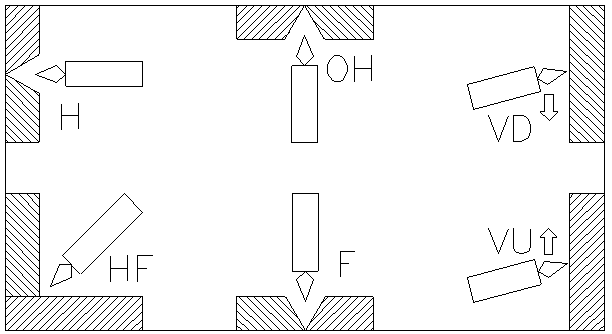

焊接位置:

AT-ER308不銹鋼焊絲

下一篇：AT-ER410不銹鋼焊絲上一篇：AT-ER321不銹鋼焊絲
