產品分類

不銹鋼焊絲

當前位置：主頁 > 產品展示 > 不銹鋼焊絲 >

AT-ER410不銹鋼焊絲

文章出處：未知人氣：未知發表時間：2018-04-06 15:26

AT-ER410不銹鋼焊絲

H1Cr13

符合 GB/T 29713 S430
YB/T 5092 H12Cr13
AWS A5.9 ER410
ISO 14343-A-G 13

說明:

AT-ER410不銹鋼焊絲主要成分是13Cr，為馬氏體不銹鋼TIG焊絲。焊接順暢、成形美觀，熔敷金屬耐腐蝕性良好。

用途:

AT-ER410不銹鋼焊絲常應用于耐磨耐蝕的馬氏體不銹鋼焊接，如12Cr13(SUS 410)。

焊絲化學成分（%）

	C	Mn	Si	Cr	Ni	Mo	P	S	Cu
保證值	≤0.12	≤0.60	≤0.50	11.50~13.50	≤0.60	≤0.75	≤0.030	≤0.030	≤0.75
例值	0.11	0.43	0.45	11.80	0.18	0.36	0.019	0.009	0.35

參考電流 (AC、DC^-)

直徑(mm)	1.6	2.0	2.5	3.2
焊接電流(A)	50~100	100~200	200~300	300~400

注意事項:

1.保護氣體：采用純Ar；流量：電流在100~200A時9~14L/min，電流在200~300A時14~18L/min。
2.鎢極伸出長度：3~5mm；電弧長度：1~3mm。
3.風速限制在≤1.0m/s；建議在焊接區背面通氬氣保護。
4.在焊接中，焊接線能量的大小直接影響焊縫金屬的力學性能及抗裂性能等，應予以更多關注。
5.將焊接部位的銹層、濕氣、油污、灰塵等確實除凈。
以上建議僅供參考，在具體操作中以現場情況為準。必要時先進行工藝評定再確定焊接方案。

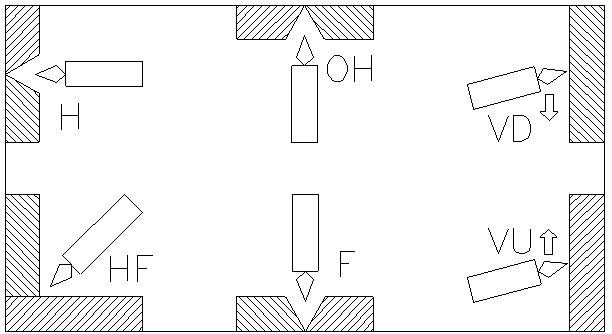

焊接位置:

AT-ER410不銹鋼焊絲

下一篇：AT-ER430不銹鋼焊絲上一篇：AT-ER308不銹鋼焊絲
